- 본 격자망 생성 방법은 4개 Polyline을 갖는 Polygon에서 각 Polyline 의 절점을 생성한 후에 격자를 생성시키는 방법입니다.
- 4개의 Polyline을 갖는 Polygon은 사각 요소망만 생성할 수 있습니다.
STEP 1. Polyline 그리기
4개의 Polyline을 그려줍니다.
- GIS 버튼
을 클릭하여 배경지도를 활성화 합니다. - Create Polyline
아이콘을 클릭한 후 하천 외각라인을 그려줍니다.(Polyline 4개로 구성)

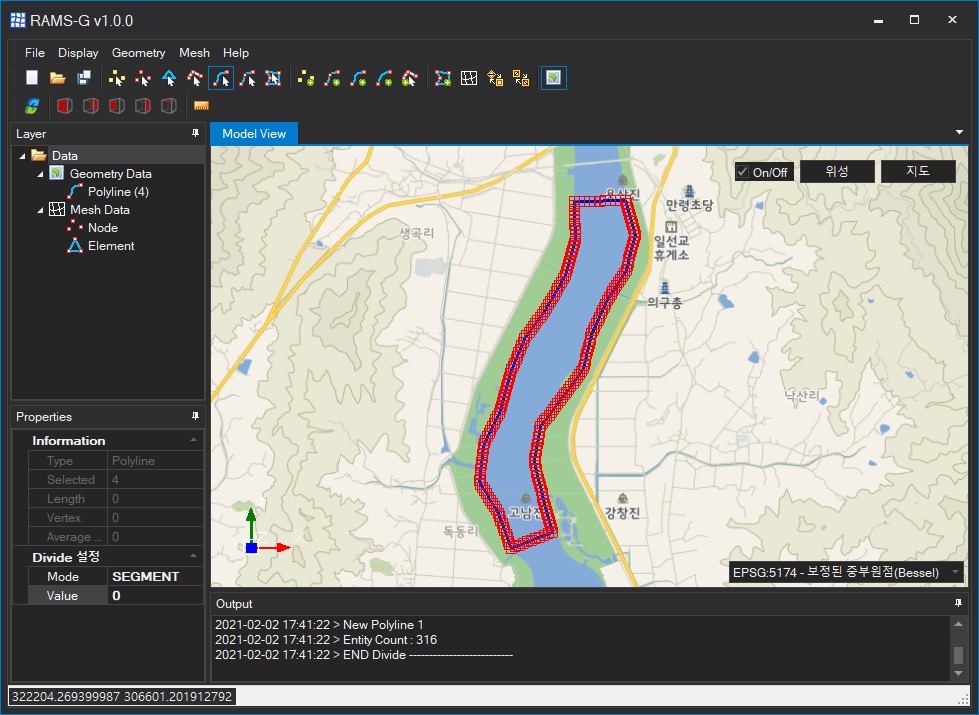

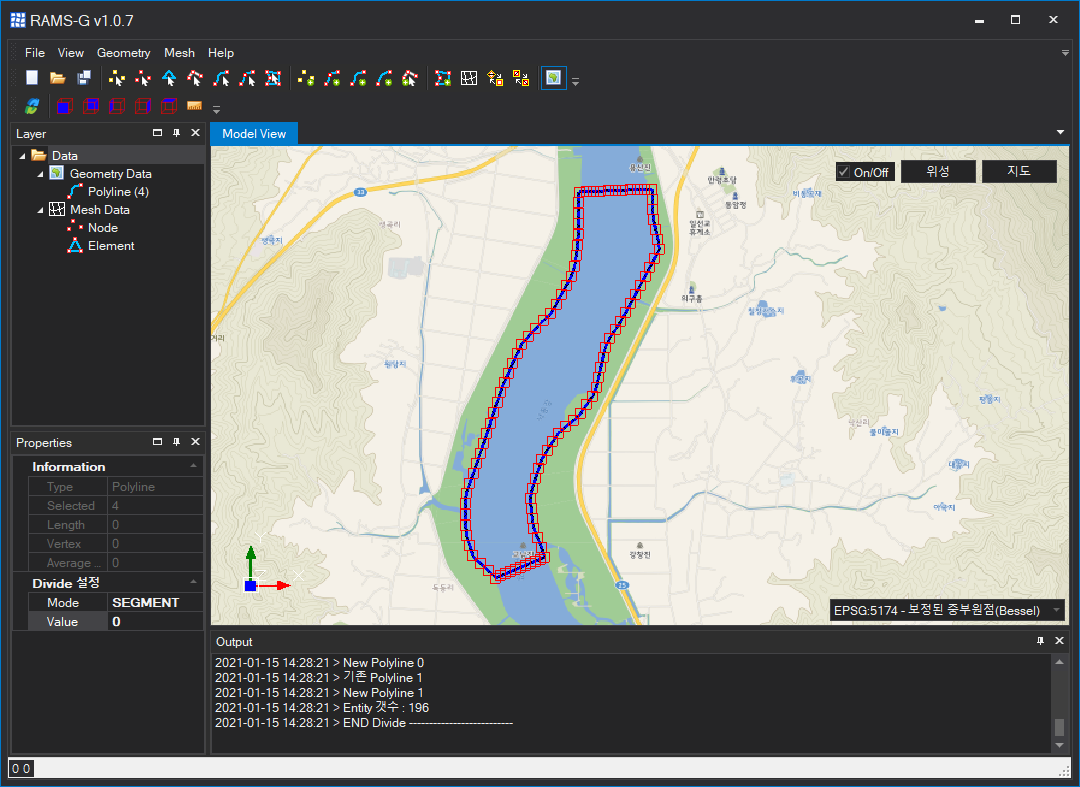

STEP 2. Polyline 균등 분할
마주보는 Polyline를 같은 개수로 나눠줍니다.

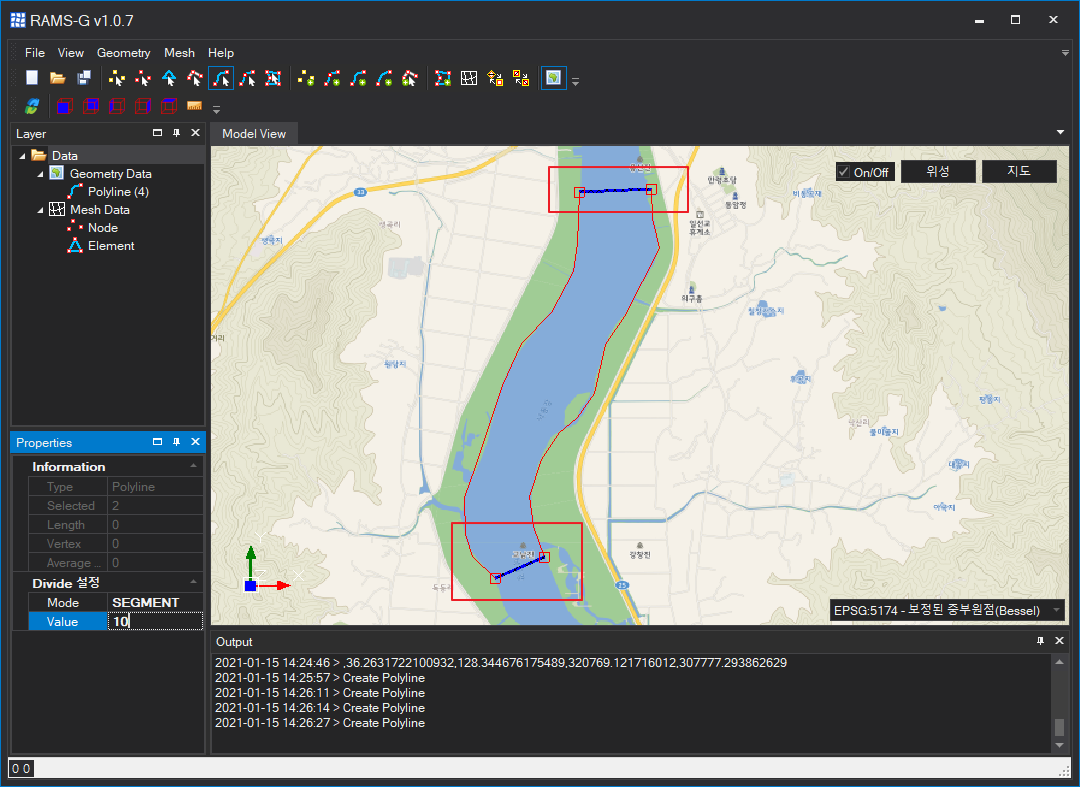

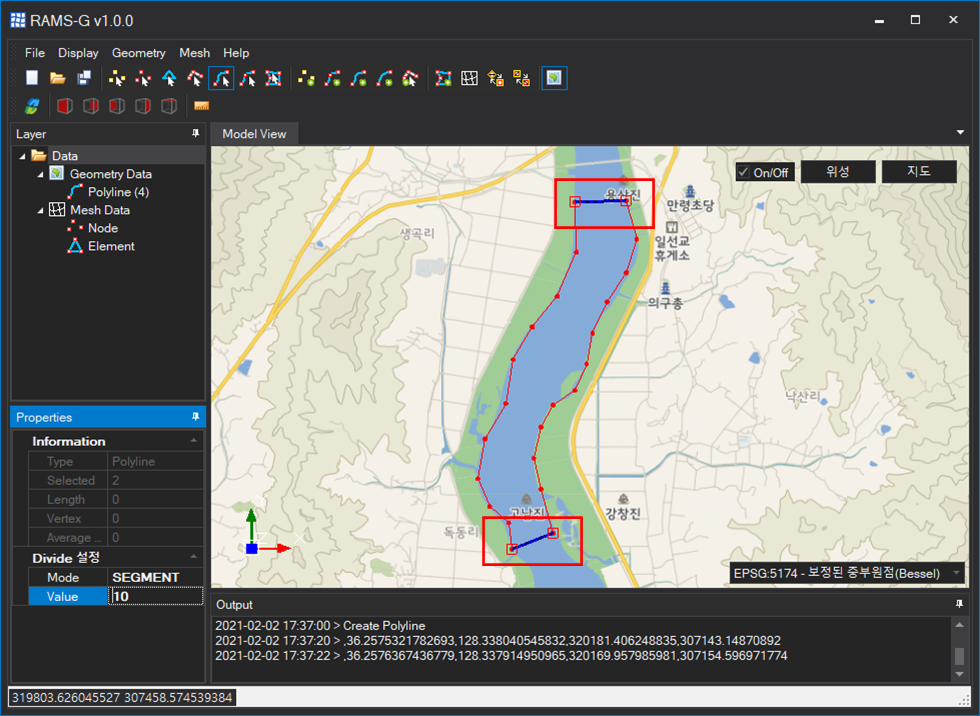

- Select Polyline
아이콘을 클릭한 후 마주보는 분할할 Polyline 을 선택합니다.
(Shift 키를 누른 상태에서 복수선택할 수 있습니다.)

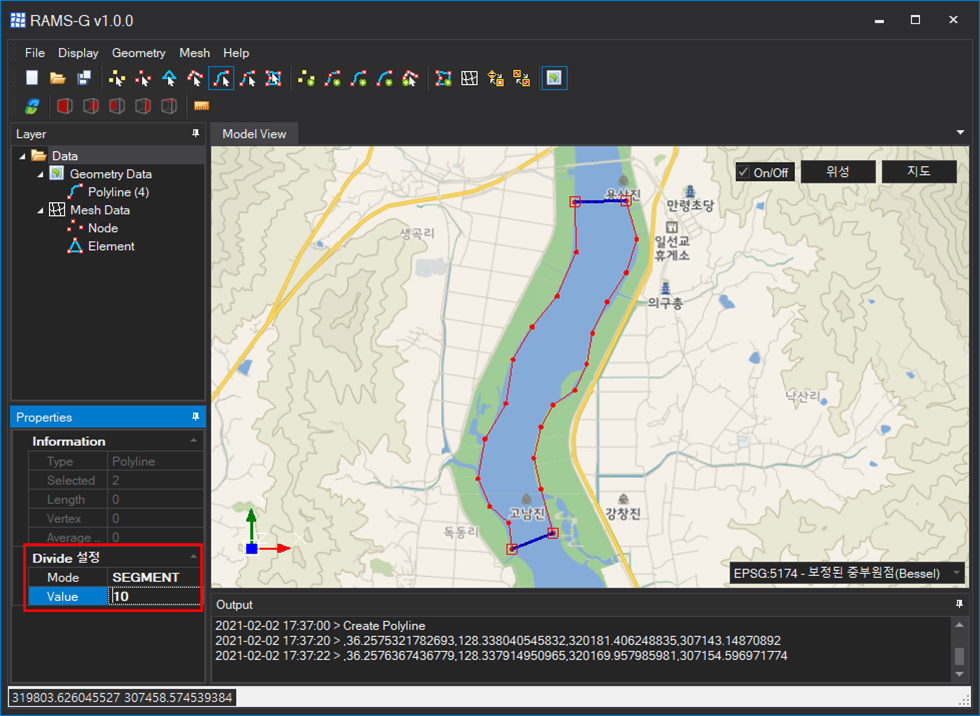

- Properties에서 나눠질 Segment 개수를 입력한 후 Enter 키를 누릅니다.
- 메시지 확인창에서 "Yes"를 누릅니다.

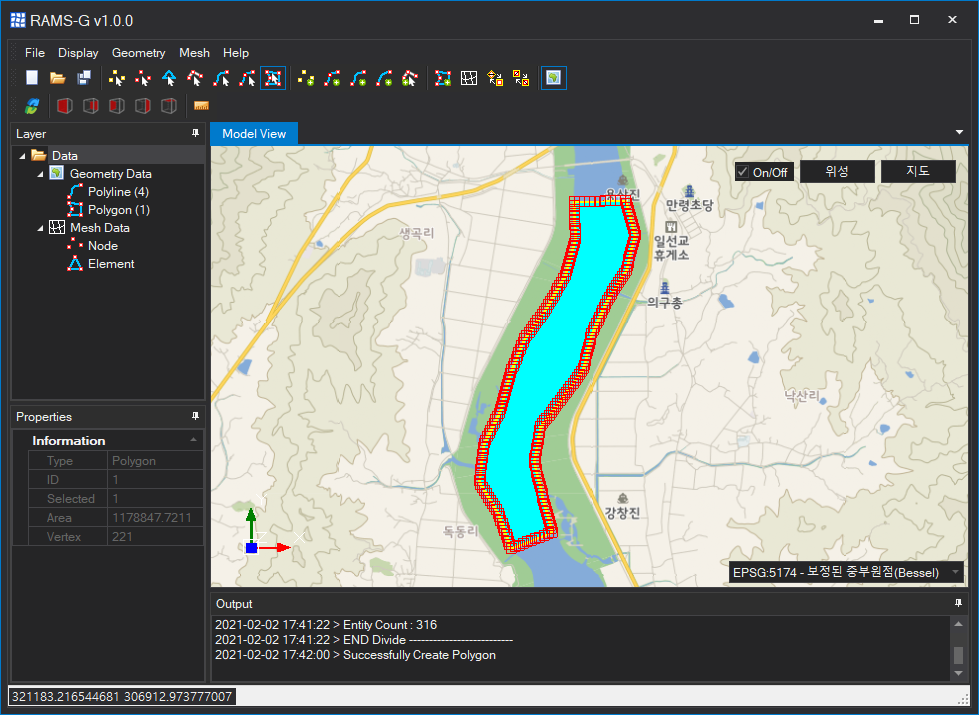

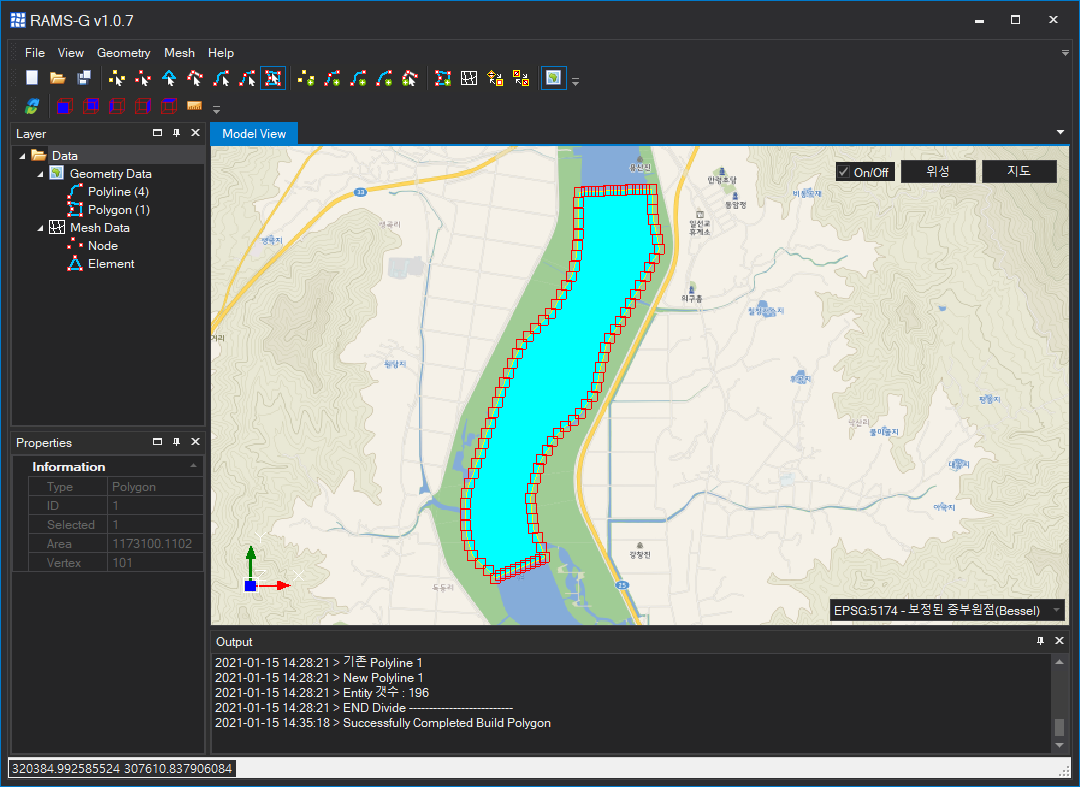

STEP 3. Polygon 변환
Polygon을 구성할 Polyline을 복수 선택하여 Build Polygon
아이콘을 클릭하여 4개의 Polyline -> 1개 Polygon 으로 변환합니다.
STEP 4. 격자 생성
- 생성된 Polygon을 선택하기 위해
아이콘을 클릭합니다.
- Mesh Method는 Structured, Element Type은 Rectangular로 선택한 후 Genterate 버튼을 눌러 격자를 생성합니다.

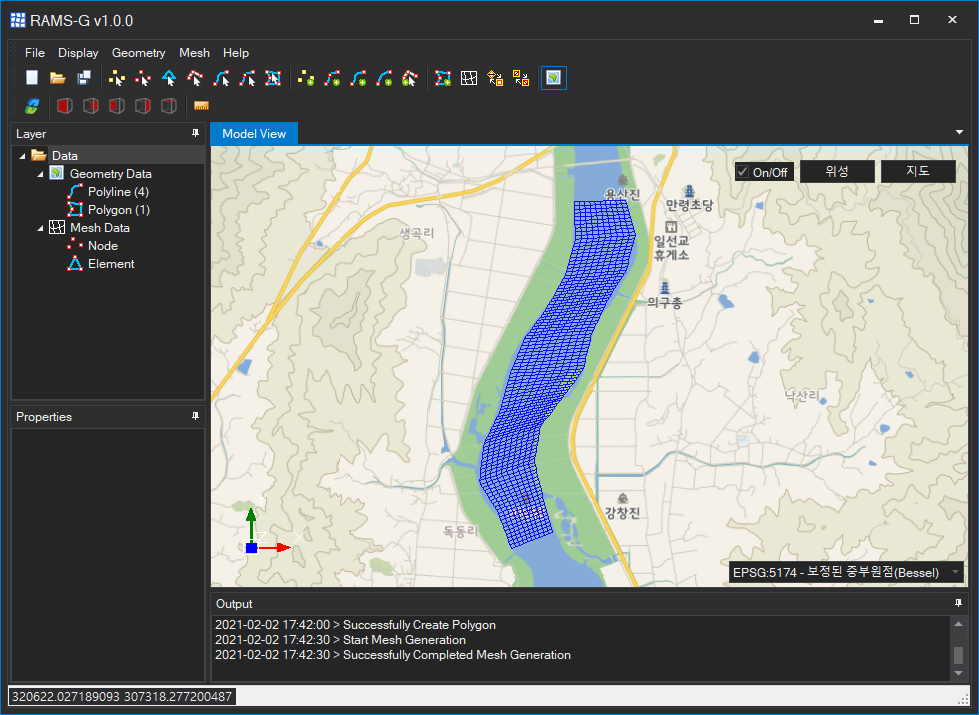

STEP 5. 완성된 모습
