지형자료란?

지형자료는 격자망을 생성하기 이전에 사용자에 의해 생성되는 기초 자료라고 볼 수 있습니다.
지형자료가 있어야만 격자를 생성할 수 있으며, 이런 지형자료를 실제 지형과 비슷하게 그리기 위해 다양한 편집 기능을 제공합니다.

이러한 지형자료를 다음과 같은 방식으로 생성할 수 있습니다.

  • 마우스로 직접 그리기
  • HEC-RAS 지형자료(*.g01) 및 CAD(*.dxf) 등의 파일을 Import 하여 가공

지형 그리기

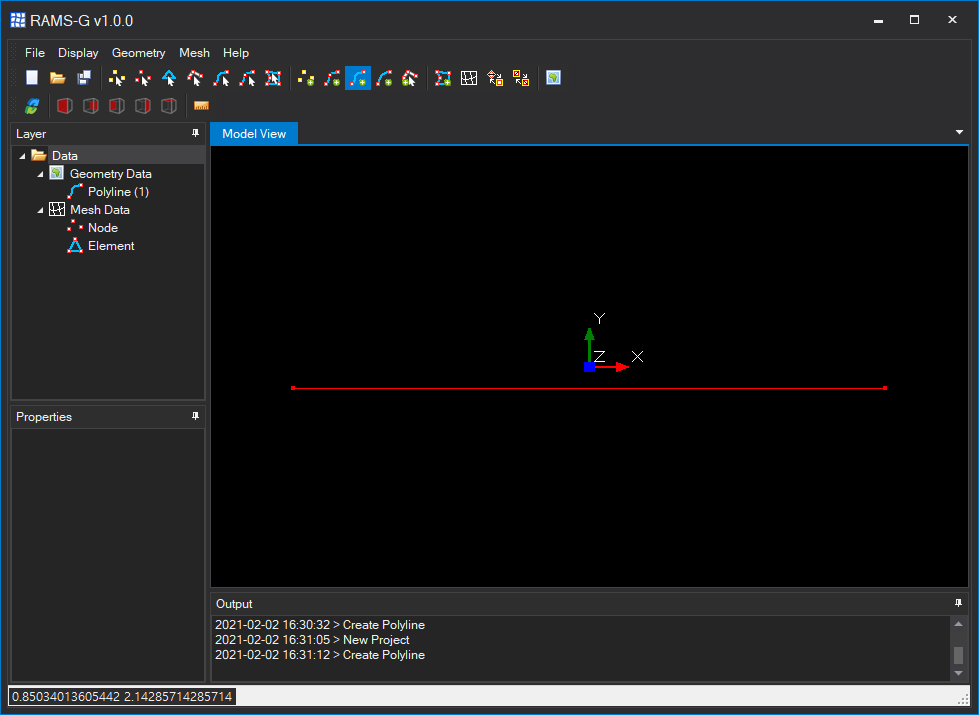

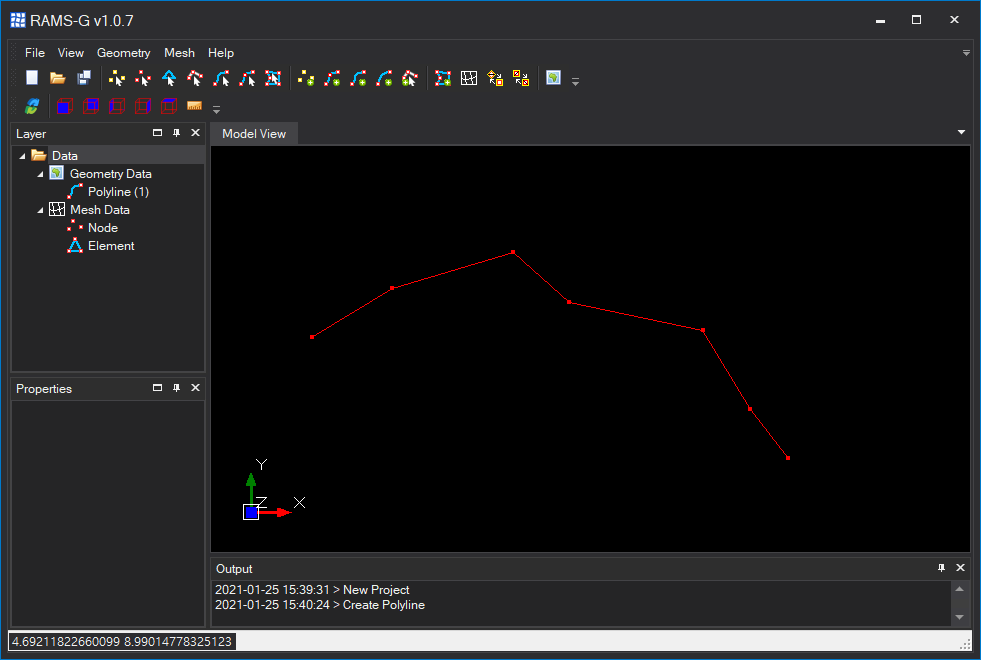

Polyline 그리기

여러개의 직선으로 이루어져 있는 라인을 그립니다.

사용법

  1. Geometry > Polyline > Create Polyline 메뉴를 선택합니다.
  2. Model View 창에서 마우스 왼쪽 버튼을 클릭하여 라인을 그립니다.
  3. 마우스 오른쪽 버튼을 클릭하여 라인 그리기를 마칩니다.


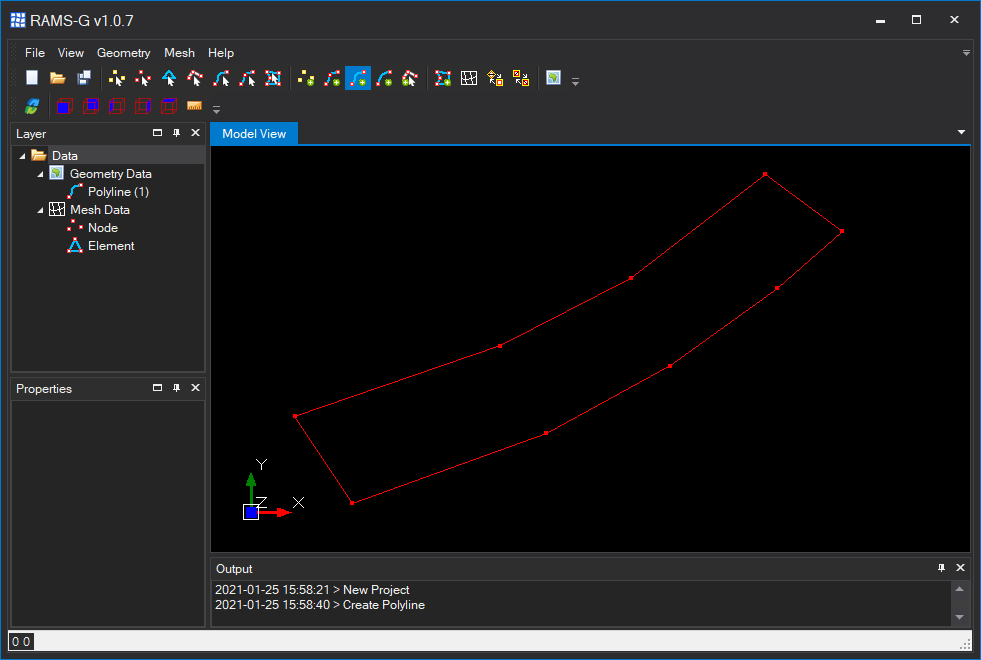

Spline 그리기

여러개의 둥근선으로 이루어져 있는 라인을 그립니다.

사용법

  1. Geometry > Polyline > Create Spline 메뉴를 선택합니다.
  2. Model View 창에서 마우스 왼쪽 버튼을 클릭하여 라인을 그립니다.
  3. 마우스 오른쪽 버튼을 클릭하여 라인 그리기를 마칩니다.

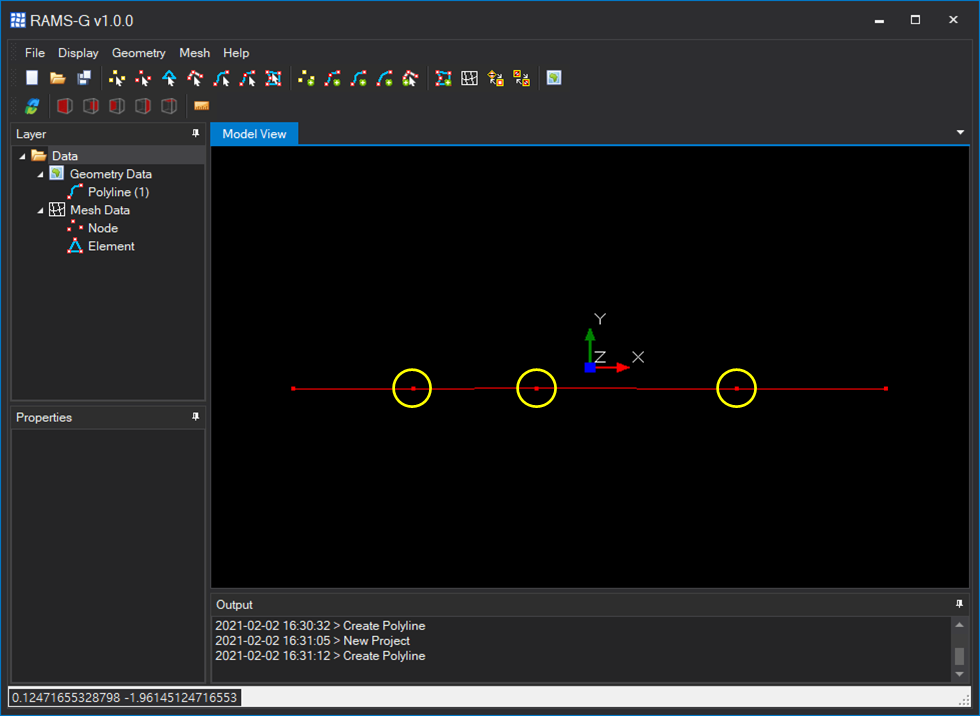

라인에 점 추가

생성된 라인에 사용자가 원하는 위치에 점(Point)를 추가할 수 있습니다.

사용법

  1. Create Vertex 아이콘을 클릭합니다.
  2. 점을 추가할 위치에서 마우스 왼쪽 버튼을 클릭하여 점을 추가합니다.

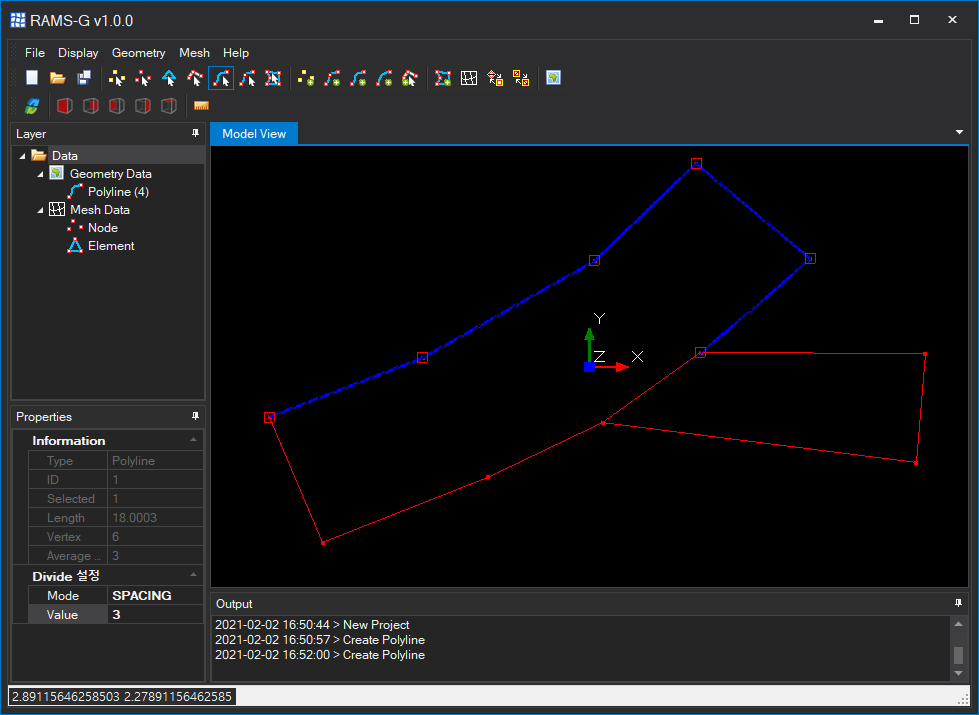

라인 나누기

라인 나누기를 통해 합류구간 생성을 할 수 있습니다.

사용법

  1. Geometry > Polyline > Create Polyline 메뉴를 선택한 후 메인 하천에 대한 Polyline을 그려줍니다.
  2. Geometry > Polyline > Create Polyline 메뉴를 선택한 후 지류 유입 하천에 대한 Polyline을 그려줍니다.


라인 균등 분할

갯수로 분할

한 개의 Polyline을 구성하는 Point의 갯수를 사용자가 원하는 Point 갯수로 변경시킵니다.

사용법

  1. Select Polyline  아이콘을 클릭합니다.
  2. 분할할 Polyline을 선택합니다.
  3. 좌측 Properties 창에서 Mode를 SEGMENT로 선택후 Value에 분할할 총 갯수를 입력한 후 Enter 키를 누릅니다.

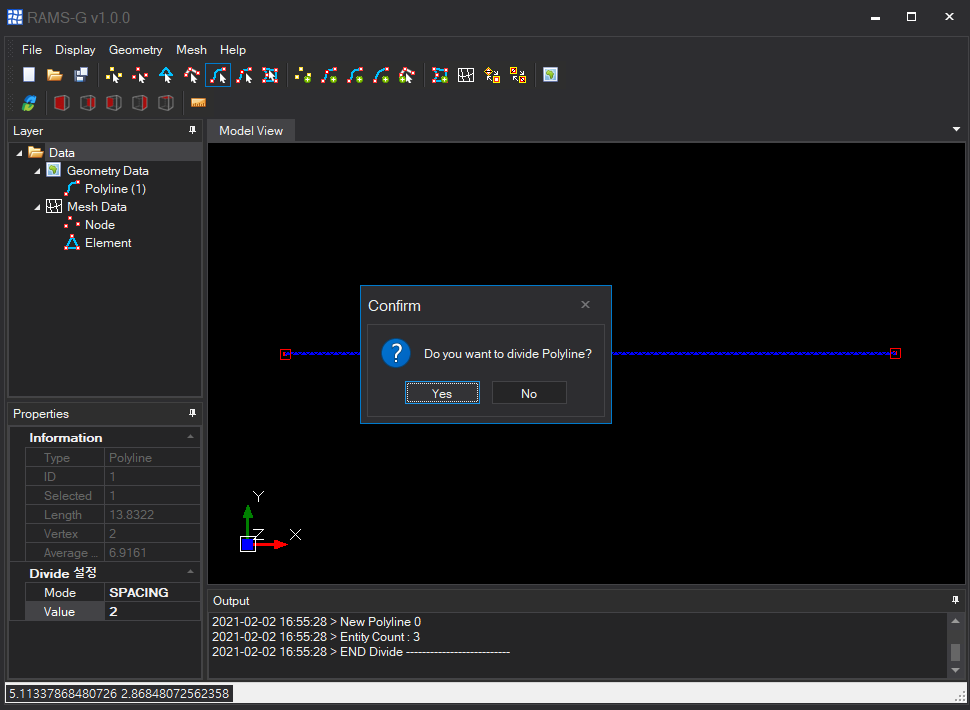

길이로 분할

한 개의 Polyline을 구성하는 Point의 갯수를 사용자가 원하는 길이(Point와 Point 사이 길이)로 변경시킵니다.

사용법

  1. Select Polyline  아이콘을 클릭합니다.
  2. 분할할 Polyline을 선택합니다.
  3. 좌측 Properties 창에서 Mode를 SPACING로 선택후 Value에 분할할 길이를 입력한 후 Enter 키를 누릅니다.

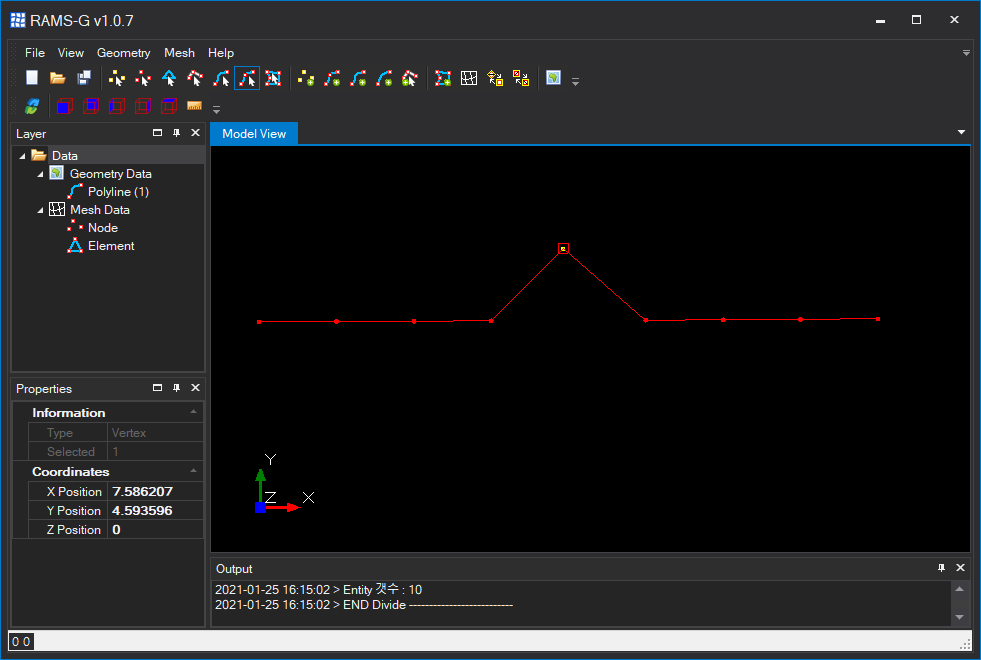

점 이동

Polyline을 이루고 있는 점을 사용자가 임의로 위치를 변경할 수 있습니다.
(마우스 드래그, 사용자 직접 입력)


사용법

  1. Select Vertex  아이콘을 클릭합니다.
  2. 이동하고자 하는 점(Point)를 마우스 왼쪽버튼을 눌러 선택합니다.
  3. 마우스 왼쪽버튼을 드래그 하여 이동할 위치로 옮깁니다.
  4. 또는 좌측 Properties창의 Coordinates의 X, Y 좌표값을 직접 수정하여 위치를 옮깁니다.
