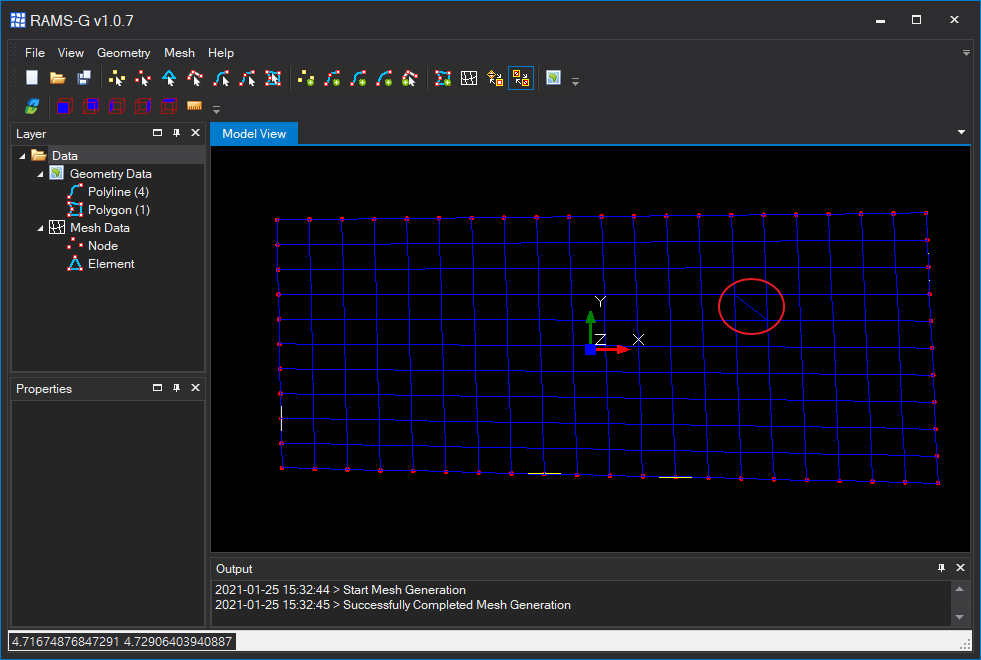

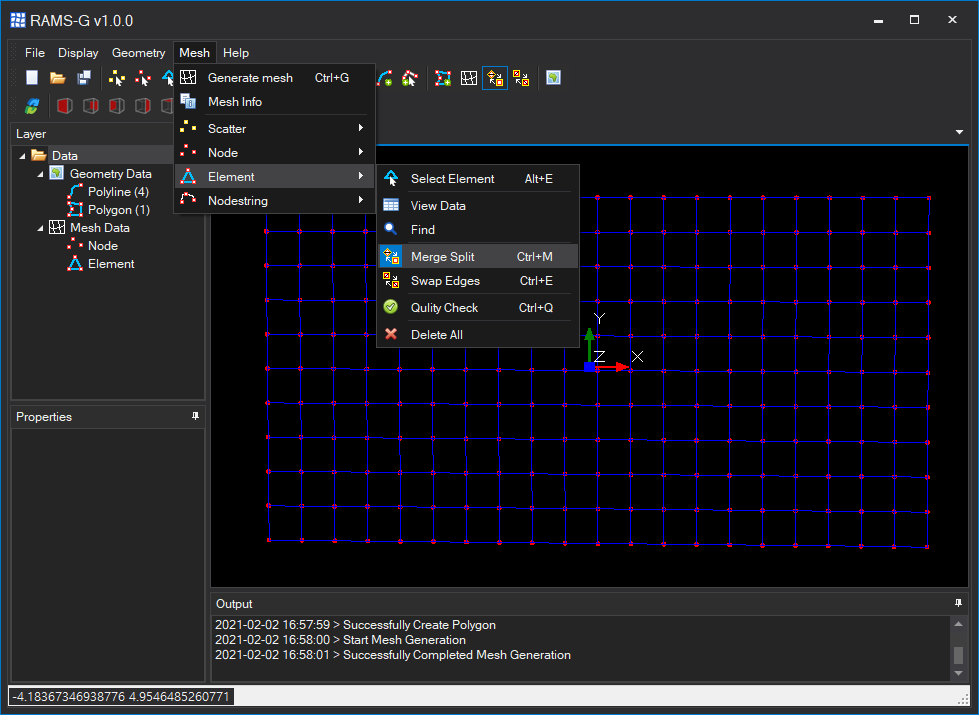

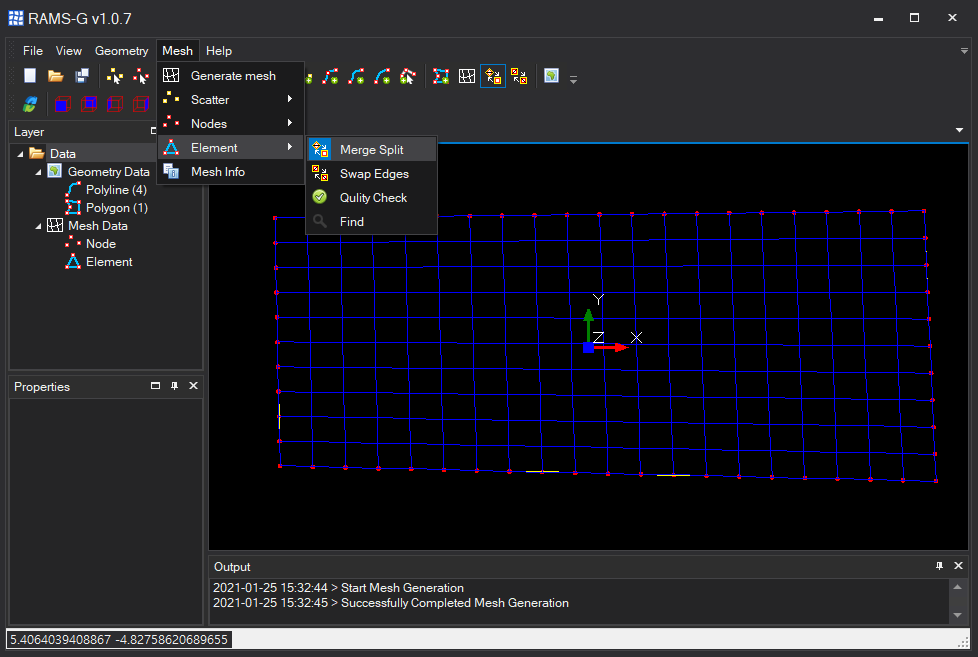

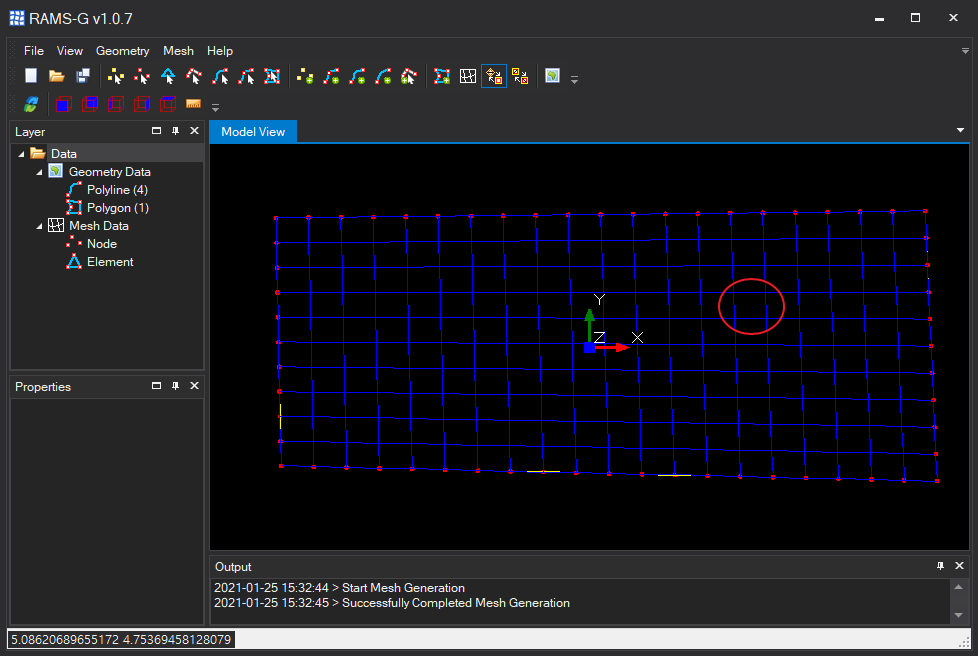

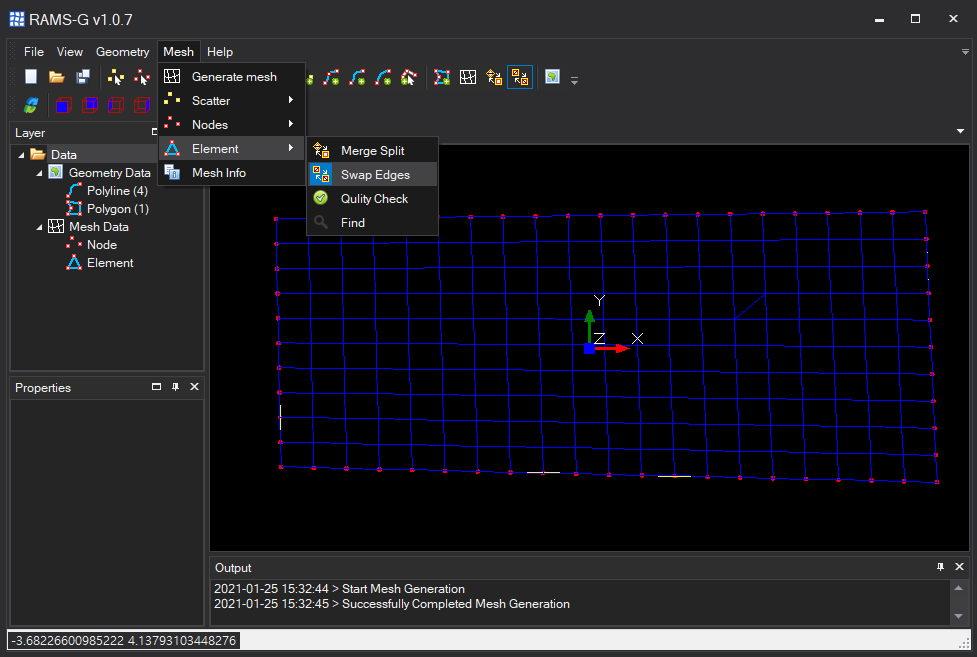

격자망 분할 및 통합
마우스로 지정한 사각 격자망을 삼각격자망으로 분할하거나, 다시 사각격자망으로 통합합니다.

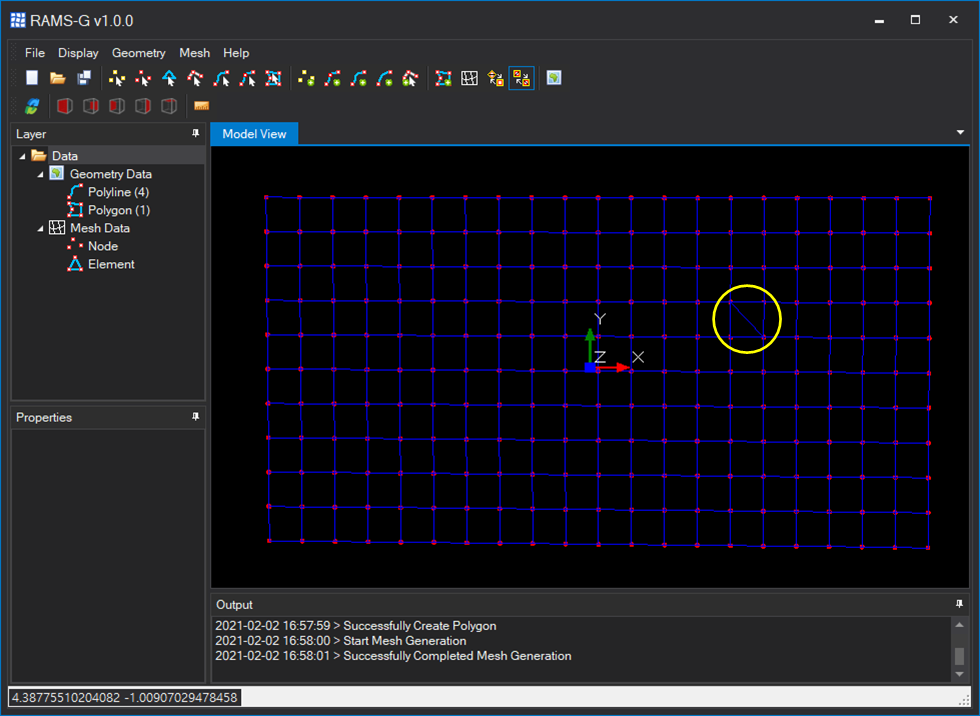

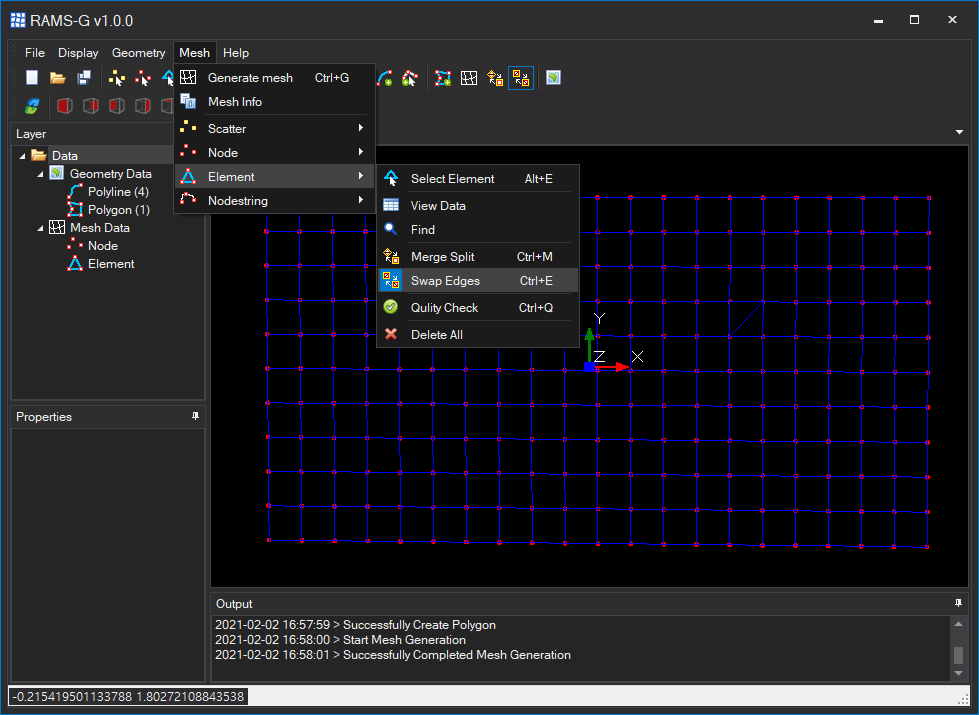

격자망 위치변경
사각격자망을 삼각격자망으로 분할하는 위치를 바꾸어줍니다.

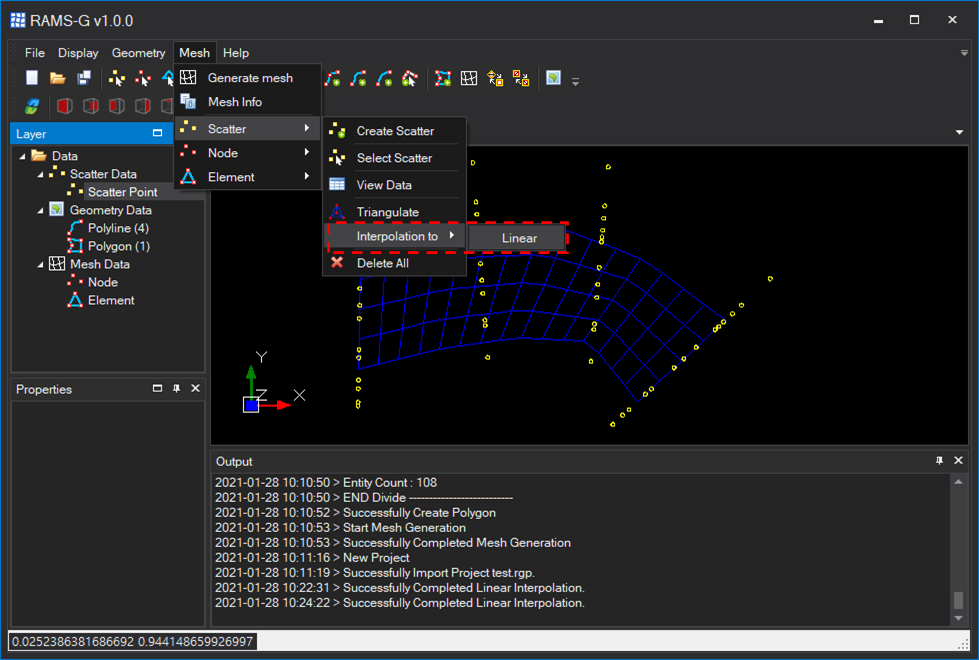

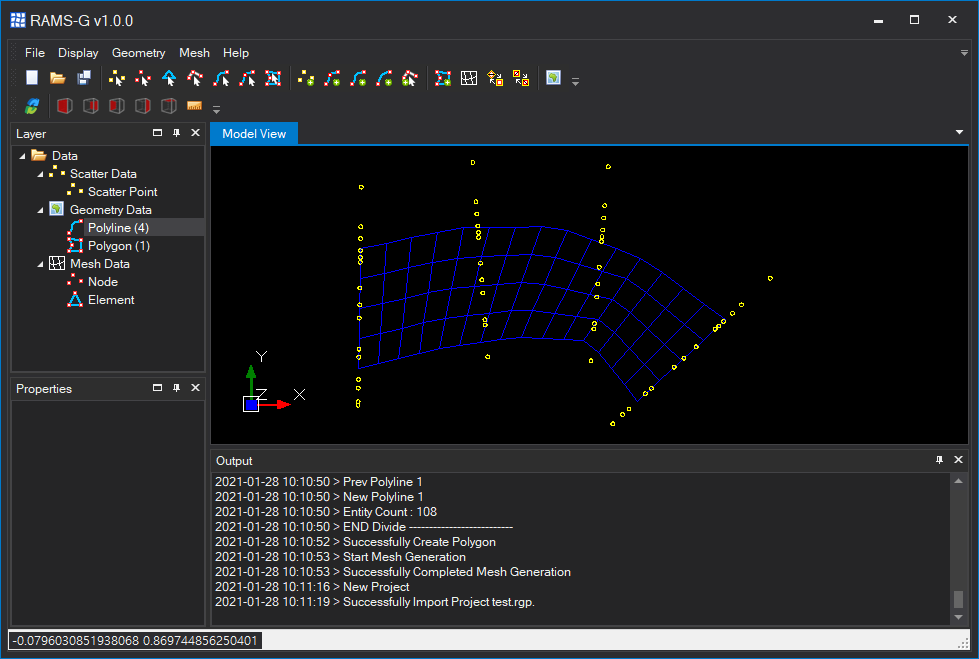

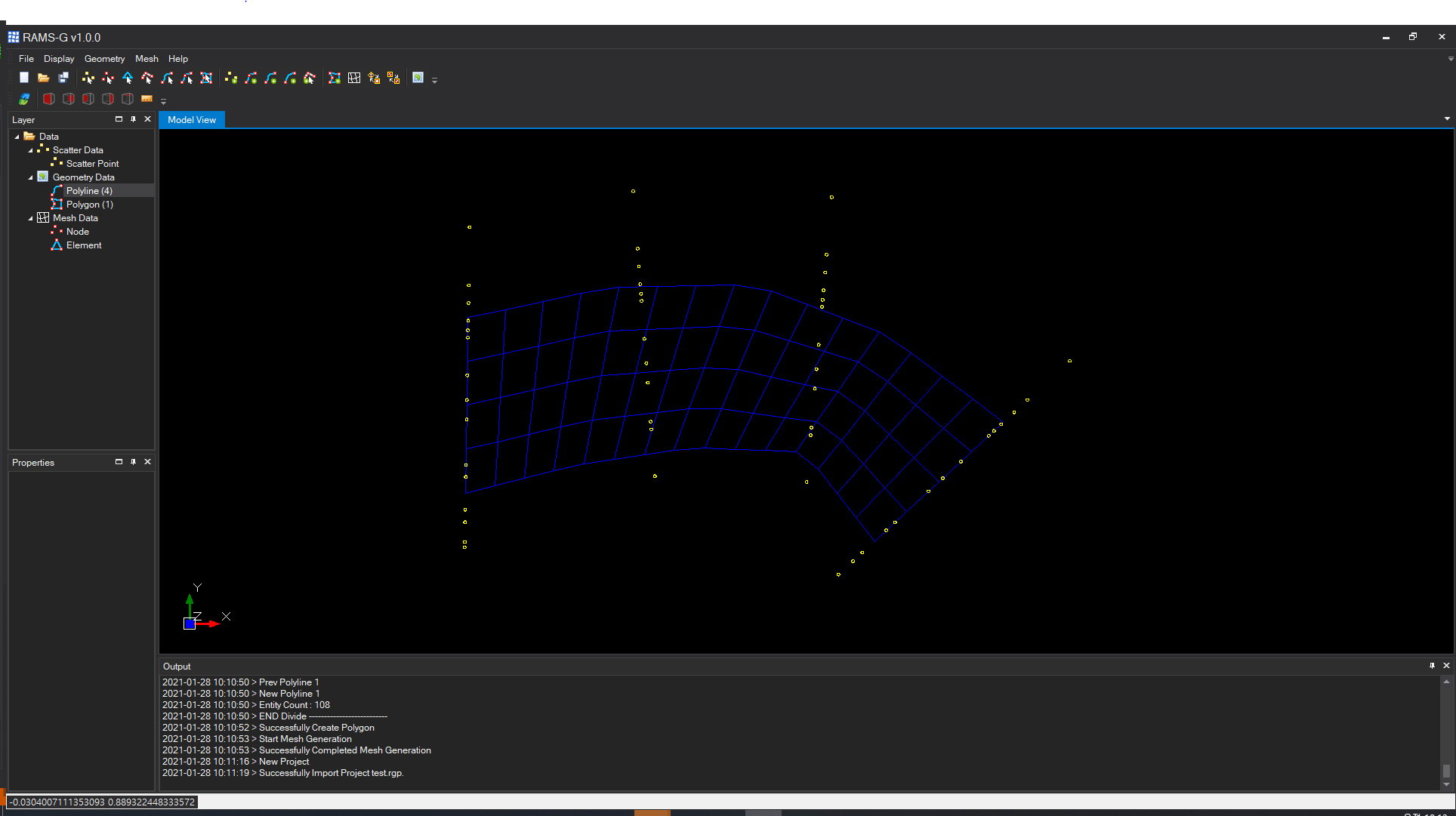

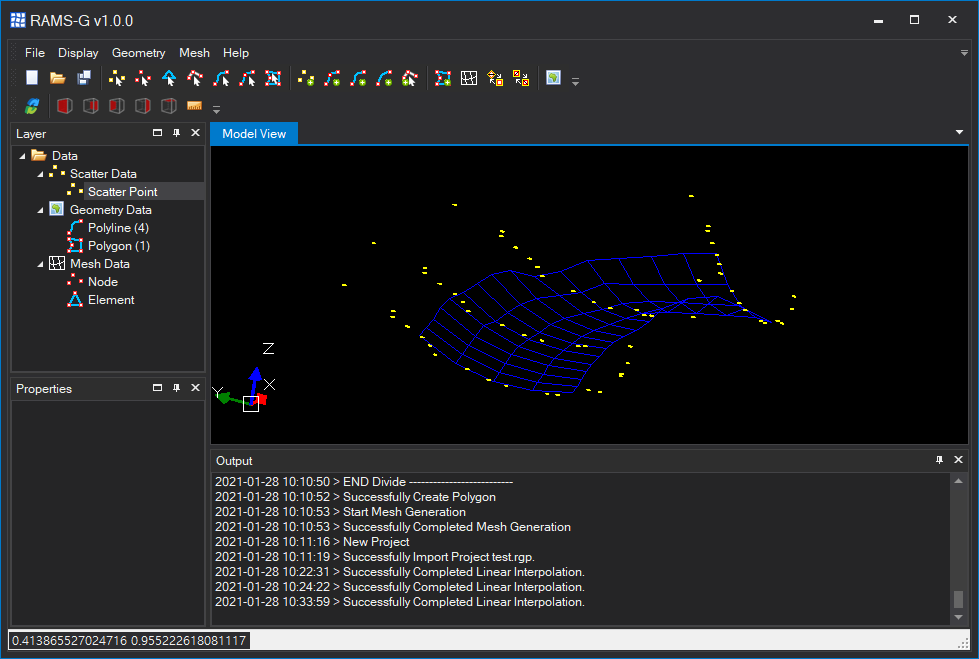

격자망 하상고 자동 보간(Interpolation)
생성한 격자망에 지형의 하상고 정보(Z값이 있는 포인트 정보)를 적용하여 Linear Interpolation을 진행합니다.

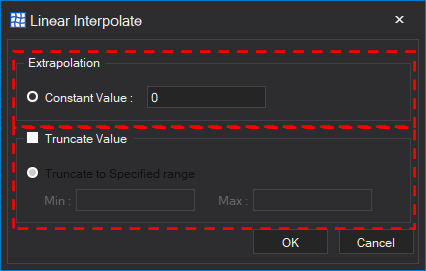

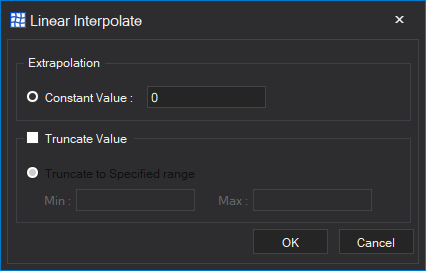

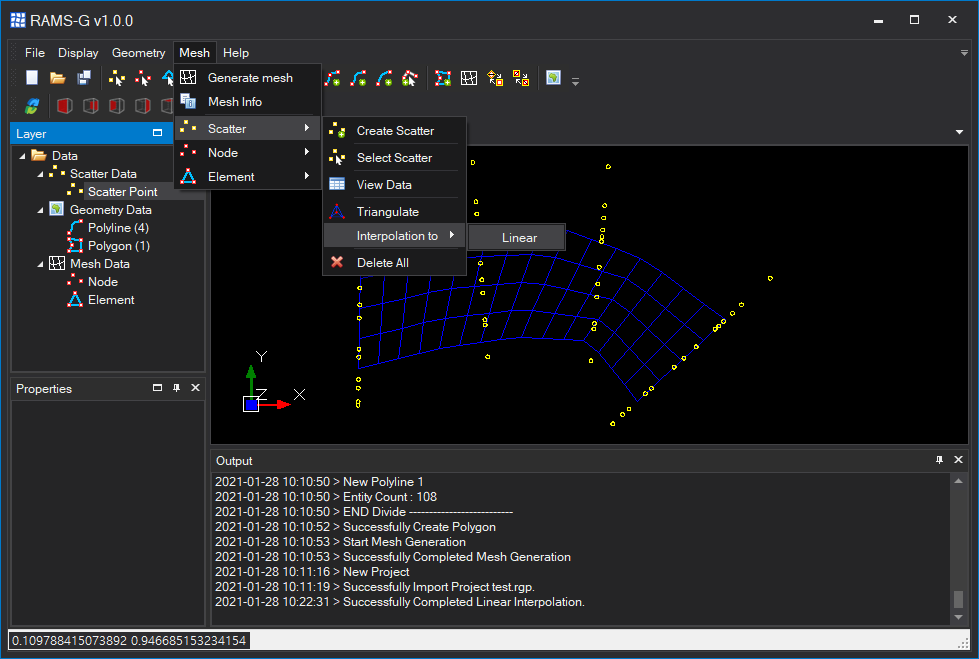

Linear Interpolate 옵션 창에서 사용자가 원하는 값을 설정 후 OK 버튼을 클릭하면 Interpolation이 진행됩니다.

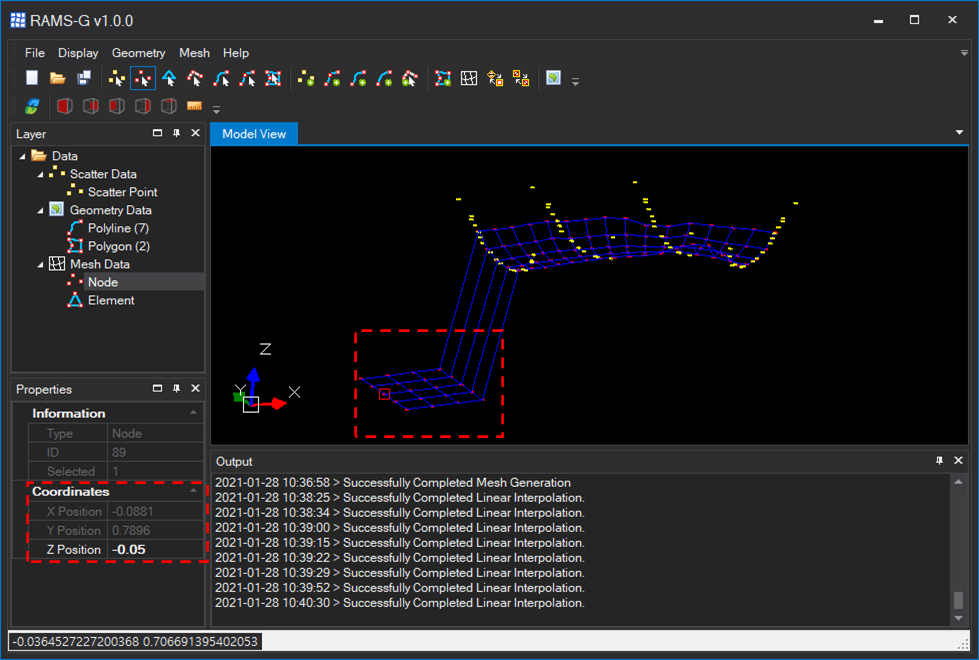

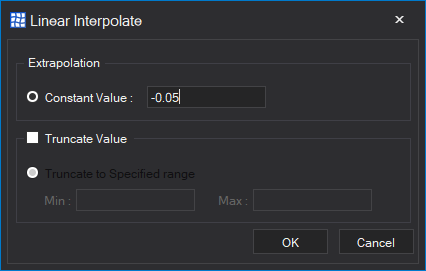

- Extrapolation - Scatter Point가 분포되어 있는 영역을 벗어난 경우, 해당 영역에 대한 Z값(하상고)을 사용자가 정의합니다.

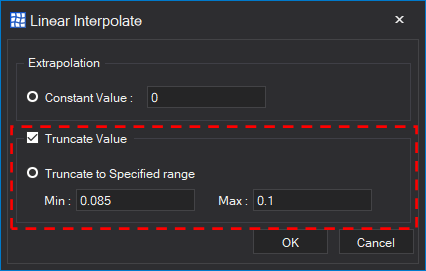

- Truncate Value - Interpolation 한 결과가 특정 범위를 벗어나지 않도록 하기 위해서 결과에 대한 Minimum/Maximum 값을 사용자가 정의합니다.
