RAMS+ : 1.4.2.1 내부 경계가 없는 격자망 생성

Created by 조광현, last modified on 2021-2월-02

본 격자망 생성 방법은 1개 Polyline으로 이루어진 Polygon에서 각 Polyline 의 절점을 생성한 후에 격자를 생성시키는 방법입니다.

1개의 Polyline을 갖는 Polygon은  삼각격자망만 생성할 수 있습니다.

STEP 1. Polyline 그리기

1개의 Polyline을 그려줍니다.

  1. GIS 버튼을 클릭하여 배경지도를 활성화 합니다.
  2. Create Polyline 아이콘을 클릭한 후 하천 외각라인을 그려줍니다.(Polyline 1개로 구성)


STEP 2. Polyline 균등 분할

균일한 격자망 생성을 위해 동일간격으로 나눠줍니다.

  1. Select Polyline  아이콘을 클릭한 후 앞에서 그린 Polyline 을 선택합니다.

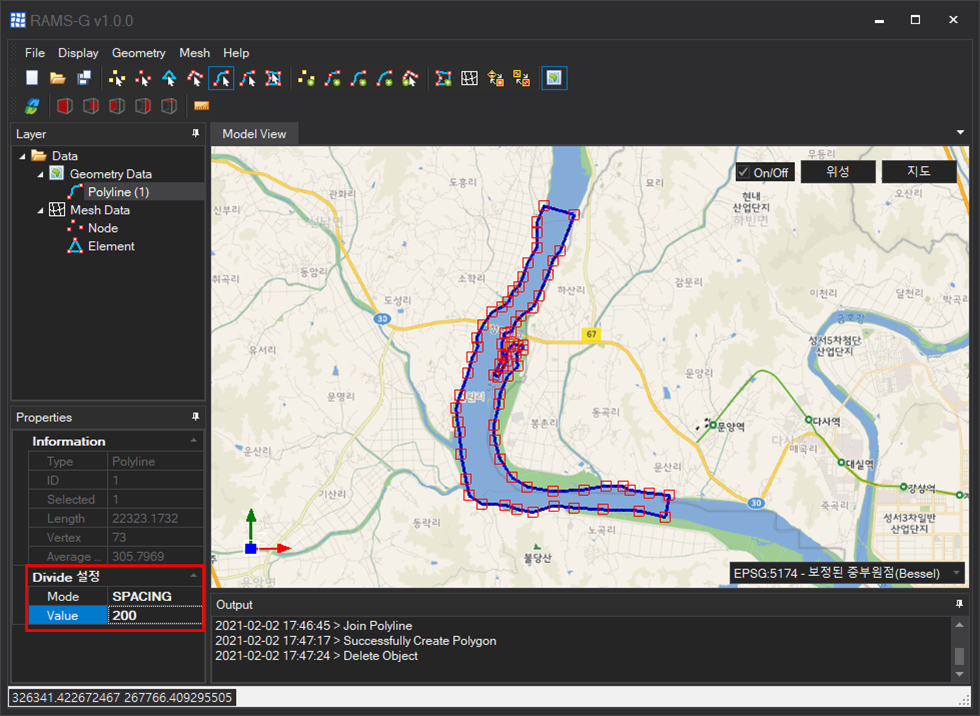

  3. Properties에서 Mode를 SPACING으로 선택 후 나눠질 간격을 Value에 200으로 입력한 후 Enter 키를 누릅니다.
    (점과 점 사이를 200미터 간격으로 나눔)


  4. 메시지 확인창에서 "Yes"를 누릅니다.


  5. 균등 분할 완료


STEP 3. Polygon 변환

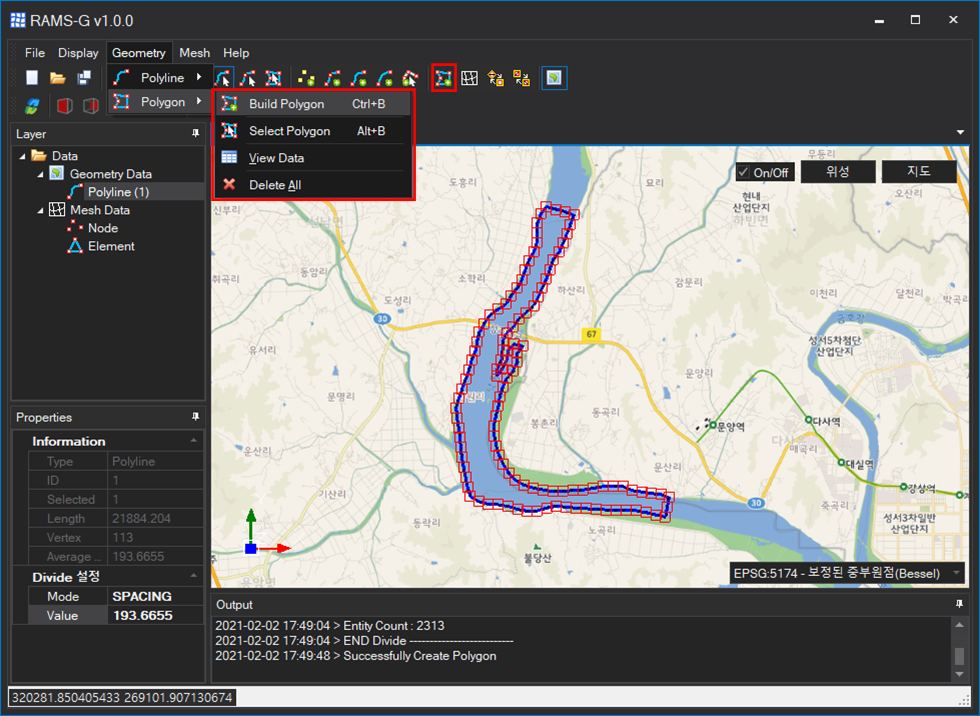

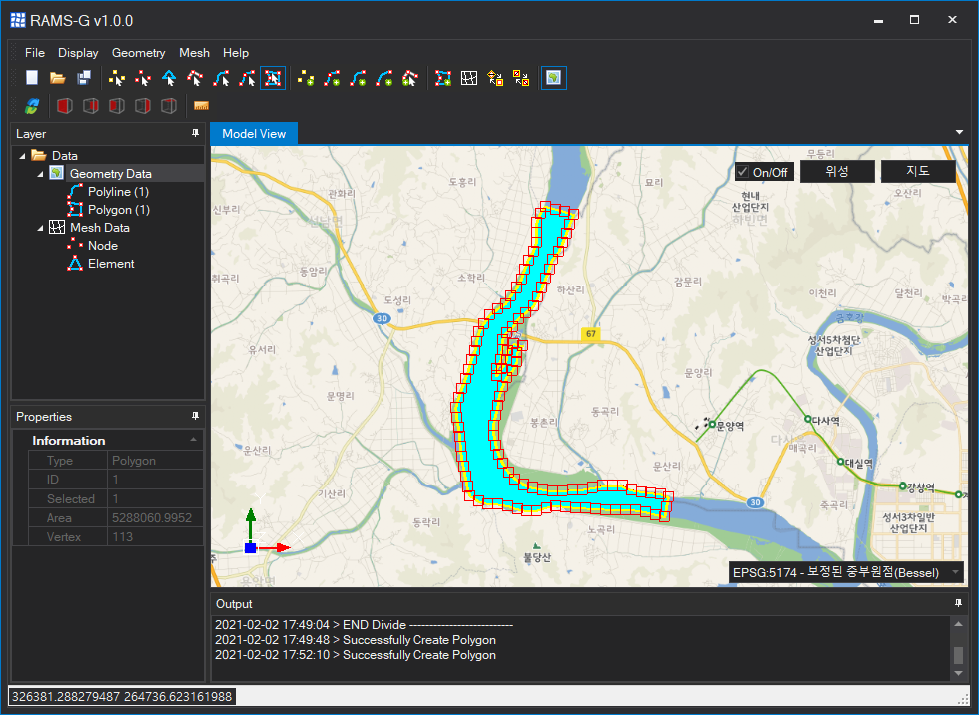

Polygon을 구성할 Polyline을 선택하여 Build Polygon 아이콘을 클릭하여 1개의 Polyline -> 1개 Polygon 으로 변환합니다.

STEP 4. 격자 생성

  1. 생성된 Polygon을 선택하기 위해 아이콘을 클릭합니다.


  2. Mesh > Generate Meth 메뉴 클릭

  3. 격자 생성방법 선택 후 "Generate" 버튼 클릭하여 격자 생성

    1. Mesh Method : AFT

    2. Element Type : Triangular

Size

Mesh의 Size는 자동으로 계산하여 최적 Size를 설정해줍니다. 또한 사용자가 해당 Size를 변경하여 진행할 수 있습니다.

STEP 5. 완성된 모습

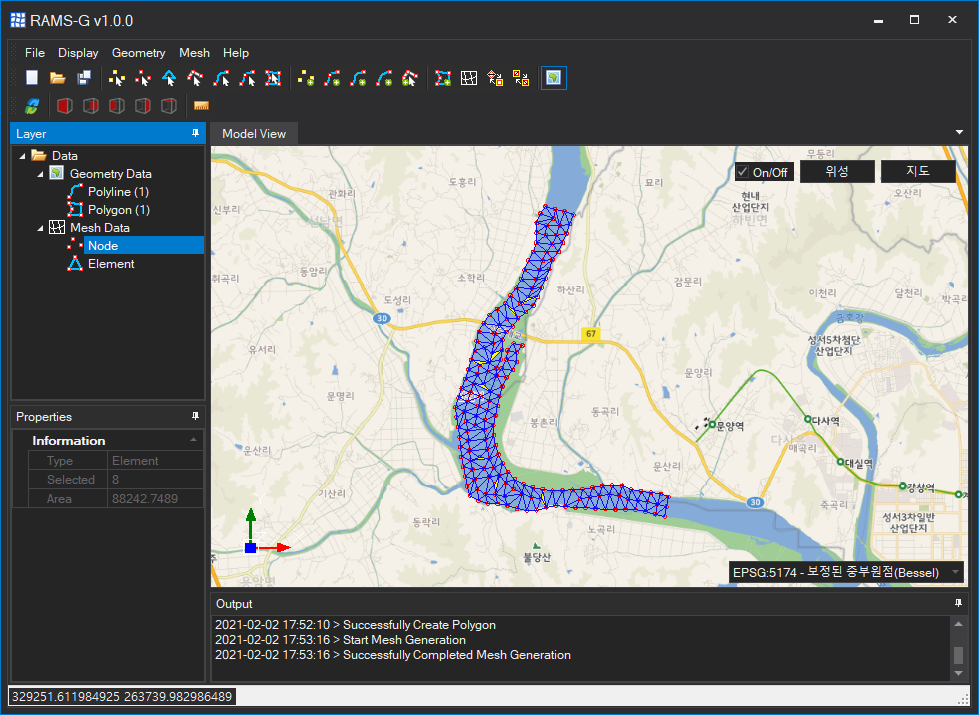

  • Size : 195.5

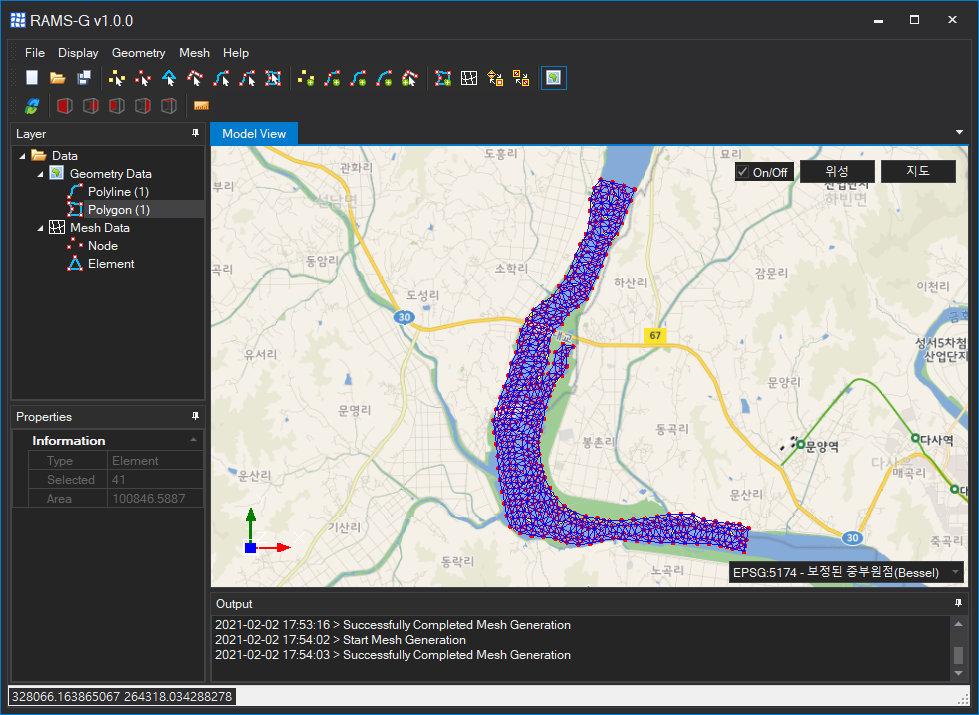

  • Size : 100
