RAMS+ : 1.4.2.2 내부 경계가 존재하는 격자망 생성(섬지역)

Created by 조광현, last modified on 2021-2월-03

STEP 1. Polyline 생성

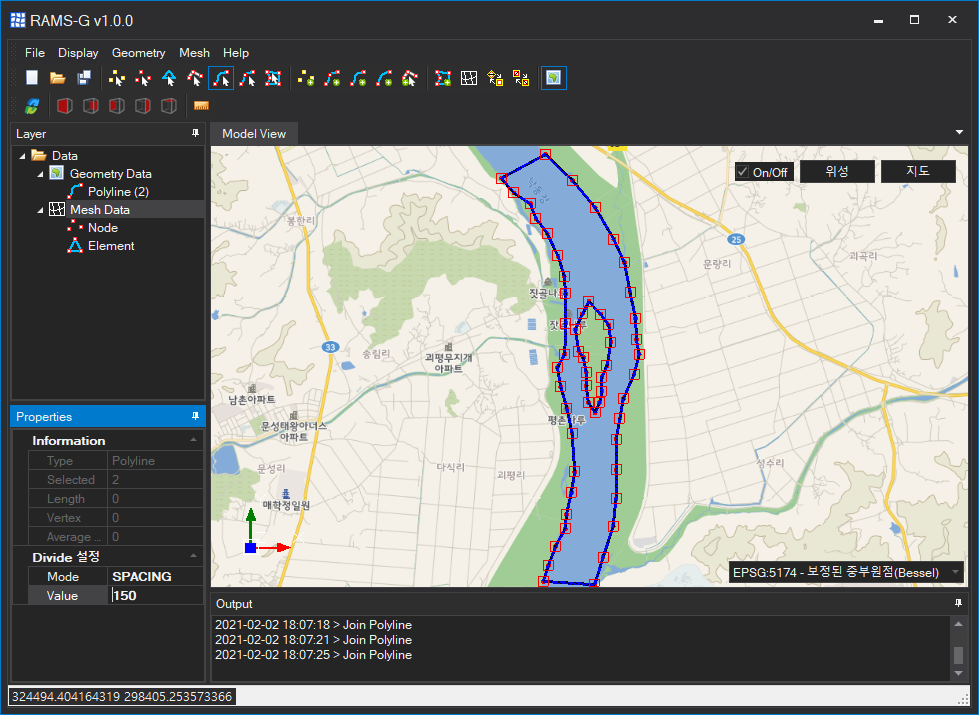

아래 그림과 같이 섬지역을 포함하여 Polyline을 생성합니다.


Step 2. Polyline 균등 분할

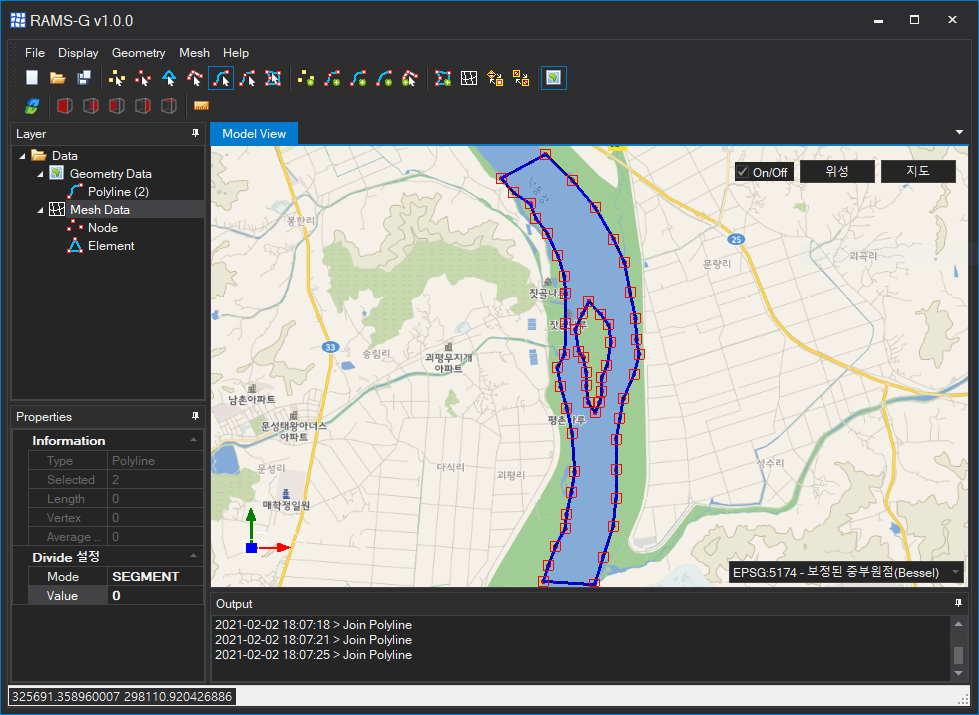

균일한 격자망 생성을 위해 동일간격으로 나눠줍니다.

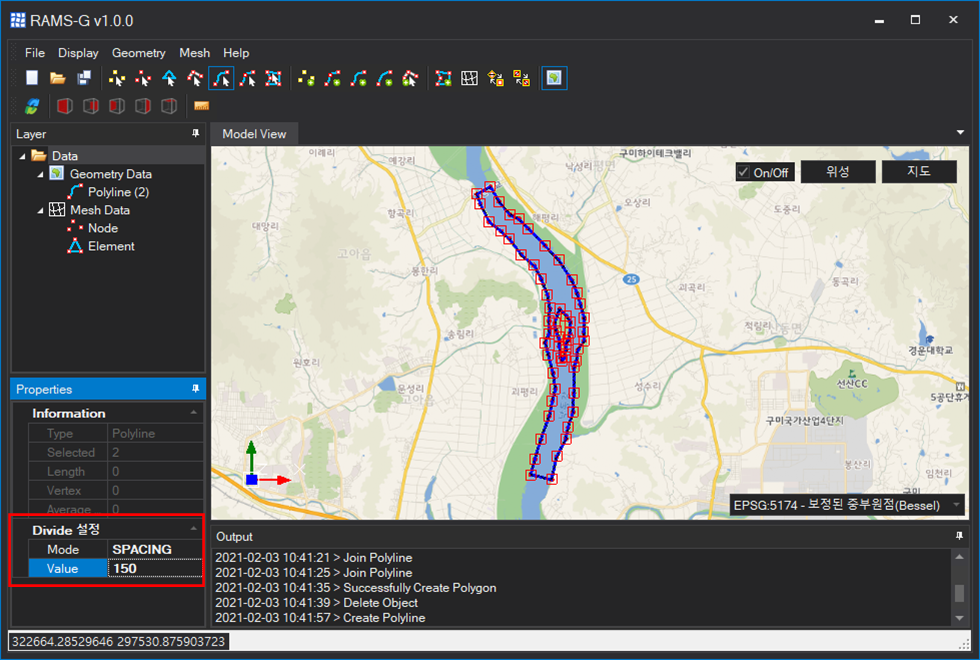

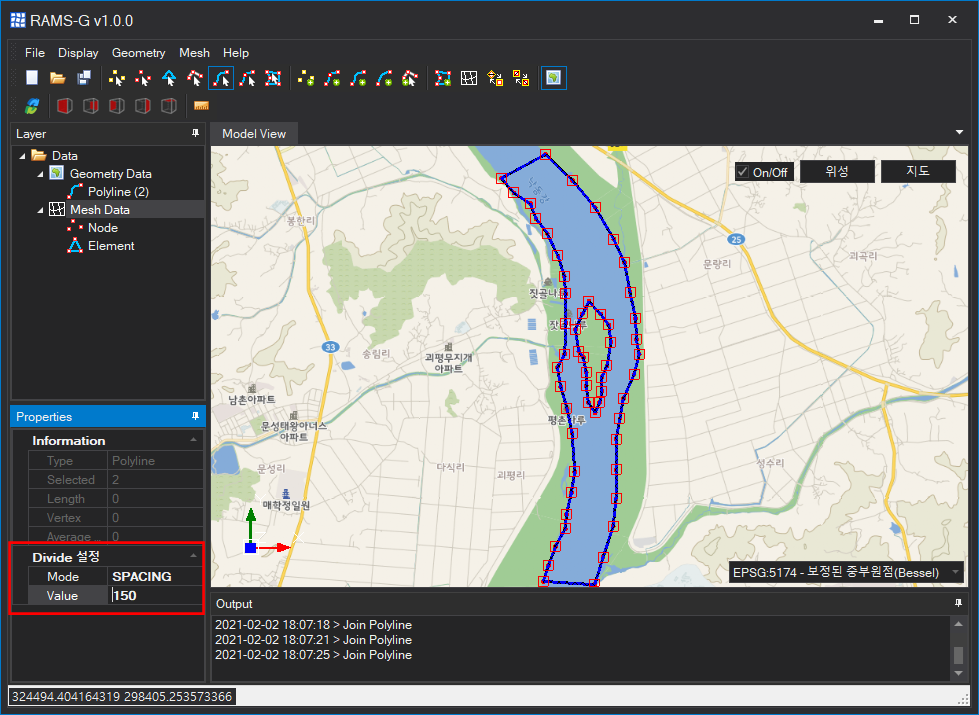

Properties에서 Mode를 SPACING으로 선택 후 나눠질 간격을 Value에 150으로 입력한 후 Enter 키를 누릅니다.
(점과 점 사이를 150미터 간격으로 나눔)

Step 3. 내부 경계를 포함한 Polygon 생성

내부 Polyline을 같이 선택한 후 Build Polygon 아이콘을 클릭하여 내부 경계를 포함한 Polygon을 생성합니다.

Step 4. 격자 생성

  1. 생성된 Polygon을 선택하기 위해 아이콘을 클릭합니다.

  2. Mesh > Generate Meth 메뉴 클릭

  3. 격자 생성방법 선택 후 "Generate" 버튼 클릭하여 격자 생성

    1. Mesh Method : AFT

    2. Element Type : Triangular

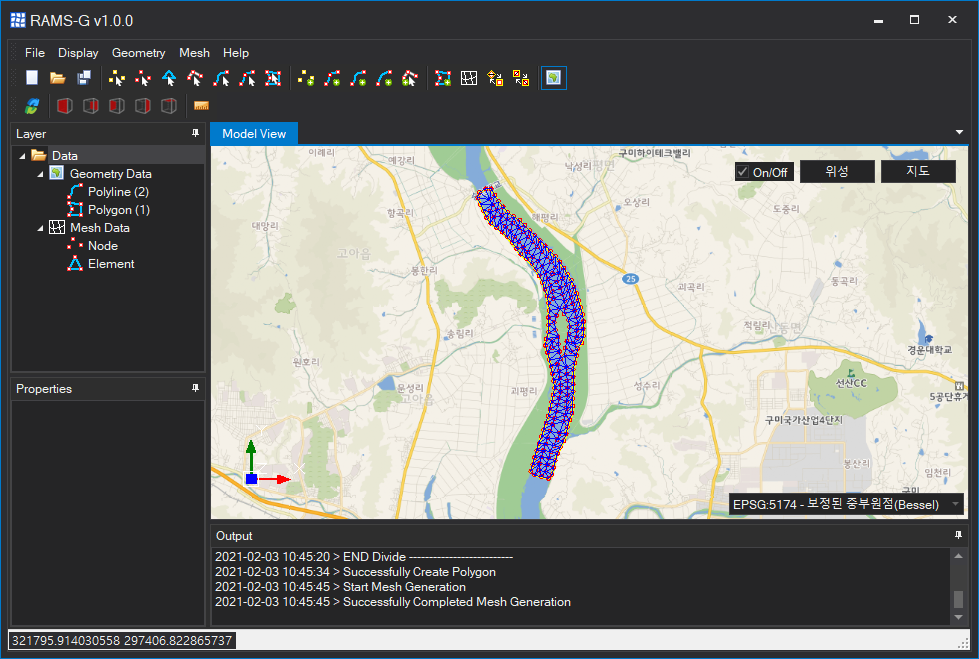

STEP 5. 완성된 모습
